SPD BUA-40/2 2P 385V 40kA — обмежувач перенапруги клас II

Обмежувач перенапруги BAU-40/2 класу II розроблений для ефективного захисту вихідних ланцюгів гібридних та мережевих інверторів у сонячних електростанціях (СЕС) від імпульсів перенапруги, що виникають внаслідок атмосферних грозових явищ. Пристрій працює в однофазних мережах змінного струму з максимальною робочою напругою до 385 В. Основу обмежувача складають варістори, які доповнені терморозчіплювачами.

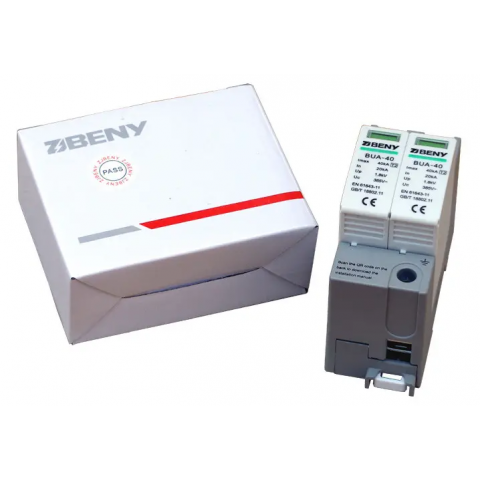

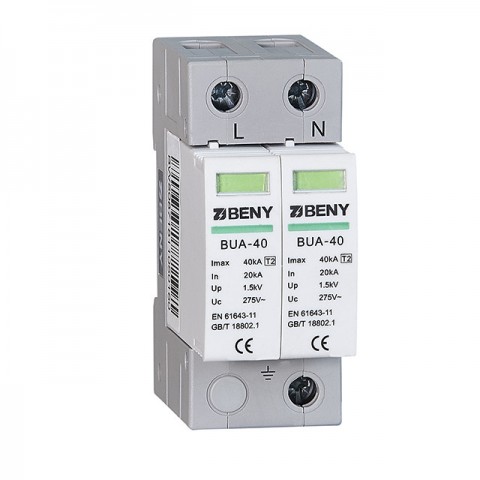

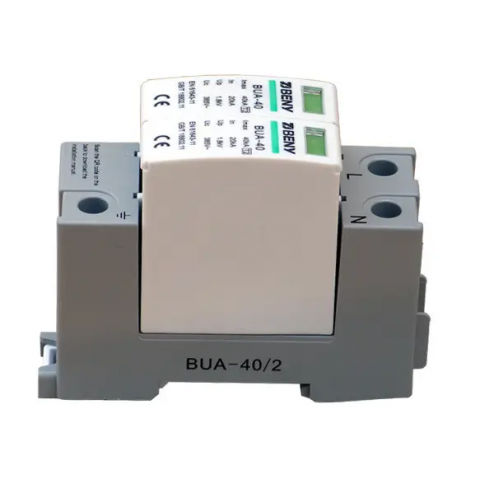

Конструктивно ОПН складається з базового блоку та двох знімних модулів. У разі спрацювання модуля його потрібно замінити. Кожен модуль оснащений індикатором стану, який показує робочий стан (зелене світло) або спрацювання захисту (червоне світло). Дистанційний моніторинг стану цією моделлю не підтримується.

Монтаж пристрою виконується на DIN-рейку, а рівень захисту корпусу IP20 дозволяє встановлювати його лише у приміщеннях. Для зовнішньої установки рекомендується використовувати герметичні бокси, які забезпечують захист від вологи та температурних коливань.

Технічні параметри:

• Клас захисту: II/С;
• Відповідність стандарту: EN 61643-31;
• Максимальна тривала робоча напруга (UOC): 385 В змінного струму;
• Номінальний імпульсний струм (In): 20 кА (8/20 мкс);
• Максимальний імпульсний струм (Imax): 40 кА (8/20 мкс);
• Рівень захисту від перенапруги (Up): менше 1,8 кВ;
• Час спрацювання: менше 25 нс;
• Стан індикації: зелене світло – робота, червоне – спрацювання;
• Монтаж: на DIN-рейку;
• Діаметр проводів: 4-25 мм² (одножильні), 4-16 мм² (багатожильні);
• Зусилля фіксації проводів у клемах: до 3,5 Н·м;
• Ступінь захисту корпусу: IP20;
• Робочий температурний діапазон: від -40 до +80 ºС;
• Допустима вологість: 30-90%;
• Маса пристрою: 0,24 кг.

Цей грозорозрядник є надійним рішенням для захисту електрообладнання від пошкоджень, спричинених грозовими імпульсами, забезпечуючи тривалу експлуатацію системи.
