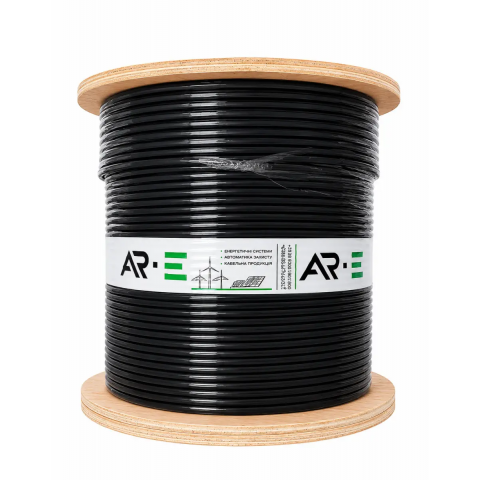

Чорний кабель AR.E 6 мм² для сонячних панелей

Чорний кабель AR.E 6 мм² для сонячних панелей — одножильний

Сонячний кабель AR.E 6 мм² призначений для з’єднання обладнання у фотоелектричних системах. Його використовують у лініях постійного струму між сонячними панелями, інверторами, контролерами заряду, оптимізаторами та захисними DC-боксами.

Кабель має одну ізольовану струмопровідну жилу перерізом 6 мм² і чорну зовнішню оболонку. Такий переріз допомагає зменшити опір кабельної лінії та втрати енергії порівняно з тоншим провідником за однакового матеріалу, довжини та струму. Це особливо актуально, коли сонячні модулі розташовані на значній відстані від інвертора.

Чорний колір зручно використовувати для позначення мінусової лінії, якщо саме таке маркування передбачене у вашій системі.

Призначення та застосування

Фотоелектричний кабель AR.E використовують для монтажу нових сонячних електростанцій, розширення наявних систем і заміни кабельних ділянок.

Основні варіанти застосування:

• з’єднання сонячних панелей у послідовні стрінги;

• прокладання DC-лінії від фотомодулів до інвертора;

• підключення сонячного масиву до контролера заряду;

• з’єднання панелей із захисним або комутаційним DC-боксом;

• підключення оптимізаторів потужності;

• виготовлення подовжувачів із відповідними фотоелектричними конекторами;

• ремонт і модернізація кабельної мережі СЕС.

Кабель застосовують у фотоелектричній частині мережевих, автономних і гібридних електростанцій. Конкретні умови використання визначаються його технічними характеристиками та вимогами підключеного обладнання.

Де можна використовувати кабель AR.E

Одножильний сонячний кабель підходить для організації кабельних трас на приватних, комерційних і промислових об’єктах. Його можна використовувати в системах із панелями на дахах, наземних монтажних конструкціях або сонячних навісах.

Серед можливих об’єктів застосування:

• приватні будинки, дачі та котеджі;

• магазини, офіси й виробничі приміщення;

• фермерські господарства;

• автономні об’єкти із сонячним живленням;

• телекомунікаційне обладнання;

• мобільні сонячні установки.

Можливість зовнішнього монтажу, експлуатації у вологому середовищі та інших особливих умовах потрібно перевіряти за документацією конкретної моделі кабелю.

Основні характеристики

Робочу напругу, допустимий струм, матеріал провідника та ізоляції, температурний діапазон і відповідність стандартам необхідно уточнювати за маркуванням або технічним паспортом виробника.

Переваги кабелю перерізом 6 мм²

Правильно підібраний переріз допомагає ефективніше передавати електроенергію від сонячного масиву до обладнання.

Порівняно з кабелем меншого перерізу, за однакового матеріалу провідника, довжини та навантаження кабель 6 мм² забезпечує:

• менший електричний опір лінії;

• нижче падіння напруги;

• менші втрати потужності;

• менше виділення тепла у провіднику.

Одножильна конструкція дозволяє формувати кабельні ділянки потрібної довжини та прокладати їх відповідно до розташування обладнання. Чорна оболонка також допомагає підтримувати зрозуміле кольорове маркування підключень.

Водночас достатність перерізу 6 мм² визначають розрахунком: вона залежить від струму, довжини траси, температури та способу прокладання.

Чому для СЕС обирають фотоелектричний кабель

До кабелів сонячної електростанції висувають вимоги, пов’язані з тривалою роботою обладнання та умовами монтажу. На відкритих ділянках кабельна система може зазнавати впливу сонячного випромінювання, опадів, температурних коливань і механічних навантажень.

Під час вибору PV-кабелю важливо перевірити, чи відповідають його ізоляція, оболонка та електричні параметри умовам конкретного об’єкта. Це допомагає підібрати кабель для запланованої траси й уникнути передчасного пошкодження кабельної лінії.

Чорний колір і позначення полярності

У схемах, де для плюсового провідника використовують червоний колір, чорним часто позначають мінусовий. Таке оформлення спрощує монтаж, перевірку підключень і подальше обслуговування електростанції.

Колір оболонки сам по собі не визначає полярність. Перед підключенням потрібно перевірити відповідність проводів схемі та підтвердити полярність вимірювальним приладом.

Що врахувати під час вибору та монтажу

Перед придбанням кабелю оцініть робочий струм стрінга, довжину плюсового й мінусового провідників, допустимі втрати напруги та умови прокладання. Також перевірте відповідність кабелю робочій напрузі системи.

Для монтажу рекомендується:

• використовувати кріплення, придатні для умов експлуатації;

• дотримуватися допустимого радіуса вигину;

• захищати оболонку від гострих країв і тертя;

• уникати натягу кабелю біля конекторів;

• підбирати конектори відповідно до параметрів кабелю;

• виконувати обтискання рекомендованим виробником інструментом;

• захищати проходи через стіни та покрівлю;

• перевіряти якість з’єднань і полярність перед введенням системи в роботу.

Кабель AR.E 6 мм² для вашої сонячної електростанції

Чорний одножильний кабель AR.E 6 мм² — рішення для прокладання DC-ліній між компонентами сонячної електростанції. Він підходить для створення кабельних ділянок потрібної довжини, підключення фотомодулів і модернізації наявних трас. Правильний вибір перерізу, конекторів та способу монтажу допоможе зменшити втрати енергії й забезпечити надійність з’єднань.
