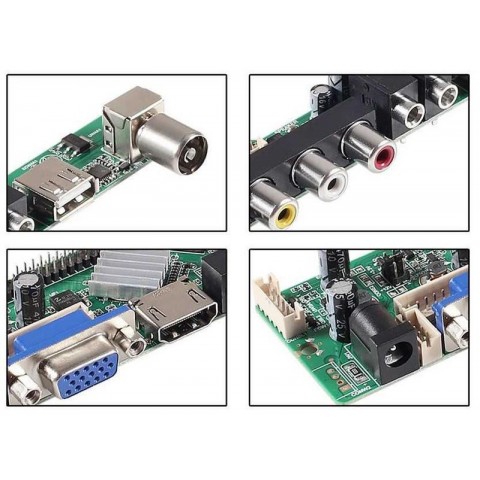

Універсальний ТВ контролер Скалер T.SK105A.03

Скалер T.SK106A.03 T.SK105A.03

Підходить як для моніторів, так і телевізорів

Розміри та розташування роз'ємів підключення як у попередніх версіях SKR. 03 m53v5.1 В наявності кабелю LVDS під більшість матриць, динаміки, кнопки, інвертора підсвічування для ccfl ламп, універсальні LED драйвера, блоки живлення, роз'єми jst2.0 4pin, 6pin, 14pin. ТВ-формат: аналоговий сигнал Вхідний інтерфейс: відтворення мультимедіа VGA/HDMI/TV/AV/USB Адаптер живлення: 12 В постійного струму 3-5 А Інтерфейс екрану: LVDS Напруга екрану: 3,3 В/5V/12 В USB-інтерфейс може використовуватися для оновлення програм, але також може використовуватися для відтворення відео / музики / фото, в основному підтримуються формати. Ви також можете встановити зображення завантажувального екрана або LOGO та Mirror Enable. Підтримує такі дозволи: 1920x1200 1920x1080 1680x1050 1600х900 1600х1200 1400X1050 1440x900 1366x768 1280x1028 12 1024x768 1024x600 800x600

До комплекту входить:
Плата скалера 1шт

 Пульт дистанційного керування & nbsp; 1шт

Конфігурація скалера під матрицю здійснюється шляхом оновлення прошивки з USB-накопичувача.

Даташит матриці з розширенням і розпинування можна знайти за моделлю вказаною на наклейці зі штрих кодом і моделлю на корпусі & nbsp; із матрицею

Прошивку під матрицю монітора або телевізора можна завантажити тут.

Якщо зображення негативу але розширене підібрано вдало, потрібно зайти в сервісне меню, при включеному моніторі / телевізорі натиснути & nbsp; на пульті послідовність input gt; 2 => 5 => 8 => 0, після чого з'явиться сервісне меню, вибираєте special set, нижче знаходите map LVDS, і перебиваєте налаштування пультом натискаючи вправо-вліво до моменту, поки не з'явиться гарне зображення.

Також у special set можна змінити інші налаштування, такі як перевернути зображення на матриці і так далі...

Вихід LVDS Розпинівки

Пін	Опис
1	LCD_PWR
2	LCD_PWR
3	LCD_PWR
4	GND
5	GND
6	GND
7	ATX0- LVDS 0DD 0- Signal
8	ATX0 + LVDS 0DD 0+ Signal
9	ATX1- LVDS 0DD 1- Signal
10	ATX1 + LVDS 0DD 1+ Signal
11	ATX2-LVDS 0DD 2 Signal
12	ATX2 + LVDS 0DD 2 + Signal
13	GND
14	GND
15	ATCK-LVDS 0DD Clock-Signal
16	ATCK + LVDS 0DD Clock + Signal
17	ATX3-LVDS 0DD 3 Signal
18	ATX3 + LVDS 0DD 3+ Signal
19	BTX0- LVDS EVEN 0- Signal
20	BTX0 + LVDS EVEN 0+ Signal
21	BTX1- LVDS EVEN 1- Signal
22	BTX1 + LVDS EVEN 1+ Signal
23	BTX2- LVDS EVEN 2 Signal
24	BTX2 + LVDS EVEN 2+ Signal
25	GND
26	GND
27	BTCK-LVDS EVEN Clock-Signal
28	BTCK + LVDS EVEN Clock + Signal
29	BTX3- LVDS EVEN 3 Signal
30	BTX3 + LVDS EVEN 3+ Signal
