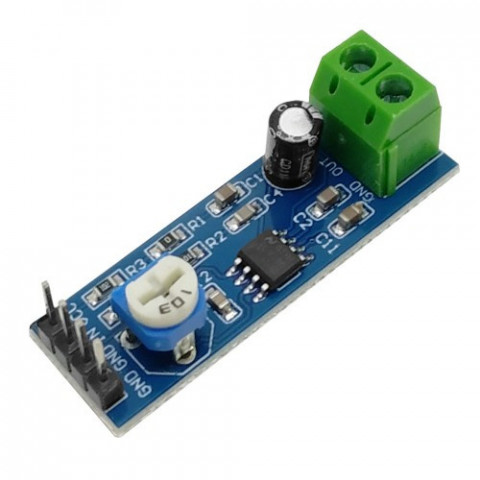

LM386 підсилювач 200x 1.25W одноканальний аудіо модуль

Мікросхема LM386 представляє собою звуковий підсилювач потужності, який можна використовувати для підслення слабких аудіосигналів в пристроях з низькою напругою живлення. Наприклад, при живленні від батареї. Її внутрішня схема обмежує посилення по напрузі в 20 разів. Але, підключаючи зовнішні резистор і конденсатор до виводів 1 та 8, можна змінювати посилення від 20 до 200 разів, а вихідна напруга автоматично встановлюється рівною половині напруги живлення. Споживання електроенергії в холостому режимі складає всього 24 мВт при живленні від 6 В. Рівень гучності встановлюється потенціометром, що стоїть на вході. Також можливо підсилити рівень басів.

Технічні характеристики:

• Широкий діапазон живлення: від 4 до 12 В або від 5 до 18 В;
• Максимальна потужність: 1,25 Вт для динаміків 8 Ом;
• Низький споживаний струм: 4 мА;
• Коєфіцієнт підсилення по напрузі: від 20 до 200 (від 26 дБ до 46 дБ);
• Пропускна здатність: 300 кГц для 6 В;
• Вхід відносно землі;
• Вихідна напруга виставляєтья самостійно;
• Низький коефіцієнт спотворень: 0.2% (при AV = 20, VS = 6 В, R = 8 Ом, PO = 125 мВт, f = 1 кГц).
