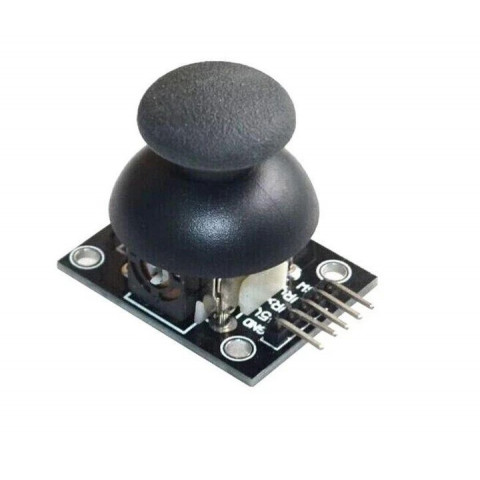

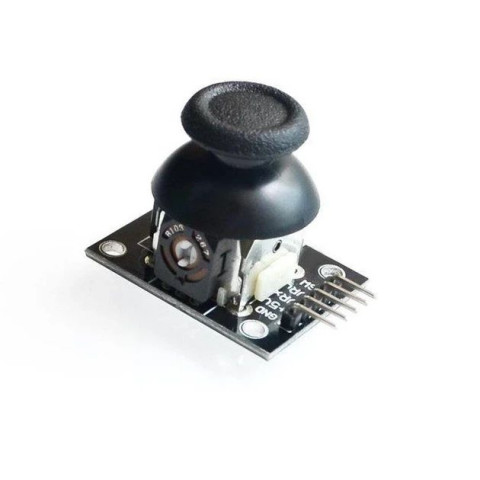

Двовісний джойстик PS2 KY-023 модуль для Arduino

Аналоговий джойстик&PS2 для ардуїно допоможе Вам реалізувати цікаві завдання пов'язані з керуванням та переміщення різних об'єктів. Модуль KY-023 джойстик здійснює управління по двох осях &Вісь — X», «Вісь — Y», так само є натискна кнопка і позначається як «Вісь — Z».

Основною перевагою модуля джойстика для Arduino — універсальність, він добре підходить для передачі сигналів як для плат сімейства Arduino (Arduino Uno, Arduino Nano, Arduino Mega 2560), так і для мікрокомп'ютера Raspberry PI.

Позначення контактів:
+5V&nash; напруга живлення;
VRy – передача інформації про положення маніпулятора по осі Y;
VRx – передача інформації про положення маніпулятора по осі X;
SW – передача інформації про стан кнопки;
GND – загальний висновок.
При використанні живлення номінальної напруги 5 В на висновки VRy і VRx подається напруга по 2,5 В. При русі вгору/вправо напруги зростає до 5 В, у зворотний бік – напруга падає до 0 В.
Висновки підключаються до аналогових входів Arduino.

Характеристики:
5 контактів: живлення, земля, X, Y, кнопка
Напруга живлення: 5 В
Дві осі: X, Y (аналогові виходи)
Кнопка: при натисканні на важіль (цифровий вихід) конвертер зібраний на мікросхемі: MAX3232;

Розмір: 40*27*34 мм
Комплектація:
— плата-модуль Джойстик KY-023 x 1
