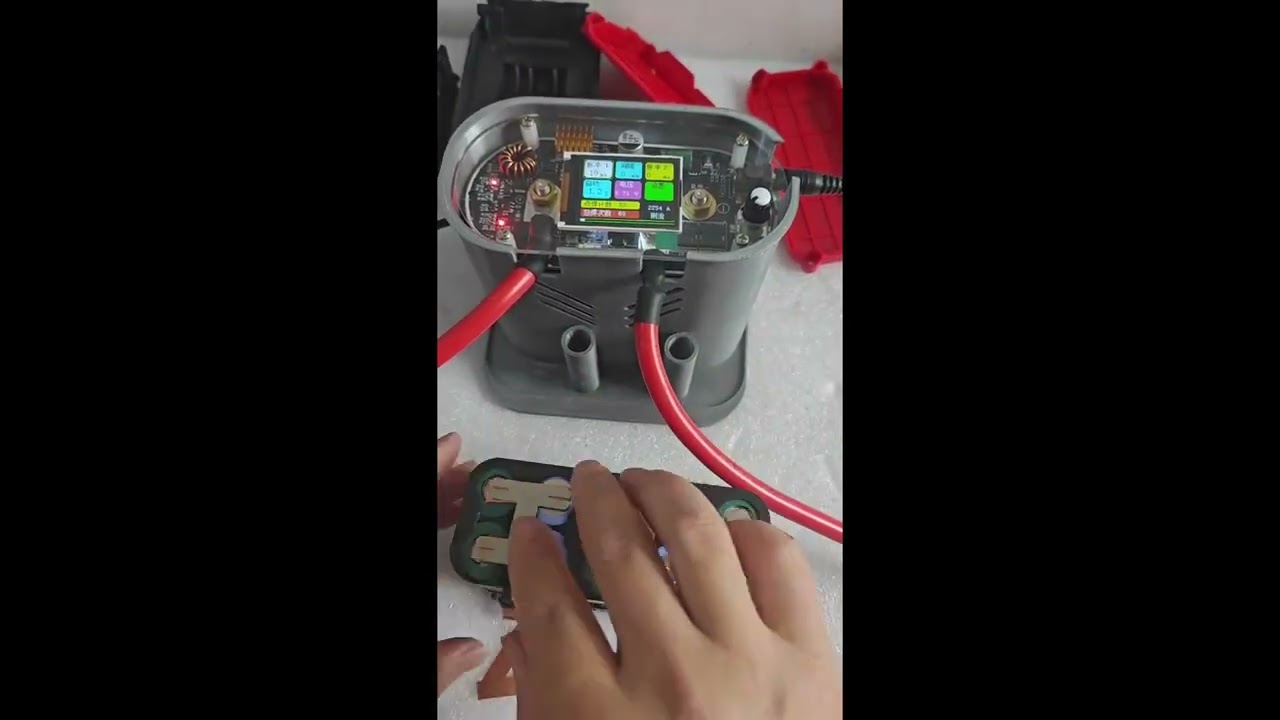

Конденсаторна точкова сварка на суперконденсаторах 15 кВт для акумуляторів 18650, 21700, Li-ion

Конденсаторна точкова сварка на суперконденсаторах — сучасне рішення для зварювання акумуляторних елементів та металевих стрічок. На відміну від бюджетних моделей, що працюють від 12 В акумулятора або малопотужного трансформатора, ця установка використовує блок суперконденсаторів, здатний віддавати дуже високий імпульсний струм за короткий проміжок часу.

Завдяки піковій потужності до 15 кВт апарат забезпечує якісне точкове зварювання без перегріву матеріалу та без пропалювання нікелевої стрічки. Під час роботи максимальний струм може досягати 2800 А, що дозволяє впевнено працювати навіть із товстими матеріалами.

Рекомендована товщина матеріалів

• Чиста нікелева стрічка — до 0,20 мм
• Сталева стрічка — до 0,30 мм
• Латунна стрічка — до 0,15 мм
• Нікельована сталь — до 0,40 мм
• Нержавіюча сталь — до 0,50 мм
• Алюмінієво-нікелева композитна стрічка — до 0,20 мм
• Мідна стрічка — до 0,20 мм

Максимальна товщина залежить від матеріалу, якості електродів та правильного налаштування режиму зварювання.

Основні переваги

• Потужність імпульсу до 15 кВт
• Високий струм зварювання до 2800 А
• Подвійний імпульс для покращення якості зварного з'єднання
• Кольоровий інформаційний дисплей
• Відображення напруги суперконденсаторів
• Відображення струму зварювання в режимі реального часу
• Налаштування часу імпульсу та затримки
• Робота з дуже тонкою та товстою нікелевою стрічкою
• Потужні силові кабелі великого перерізу
• Швидке відновлення заряду суперконденсаторів
• Стабільна якість зварювання навіть при тривалій роботі

Переваги суперконденсаторної технології

На відміну від трансформаторних точкових сварок, суперконденсатори накопичують енергію заздалегідь і віддають її коротким потужним імпульсом саме в момент зварювання. Це дозволяє отримати значно більший імпульсний струм без значного навантаження на електромережу.

Основні переваги:

• мінімальне просідання напруги в мережі;
• відсутність мерехтіння освітлення під час роботи;
• значно менше навантаження на автоматичні вимикачі;
• стабільна якість зварювання незалежно від довжини подовжувача чи слабкої електромережі;
• висока ефективність навіть при роботі з товстою нікелевою стрічкою.

Після повної зарядки суперконденсаторів пристрій може виконати приблизно 60–100 точок зварювання без повторного підключення до мережі (залежно від встановленої потужності).

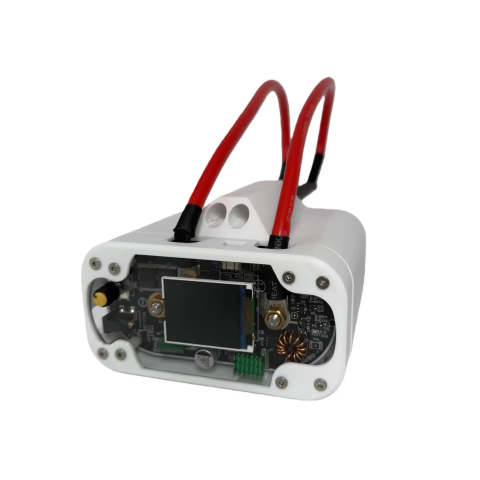

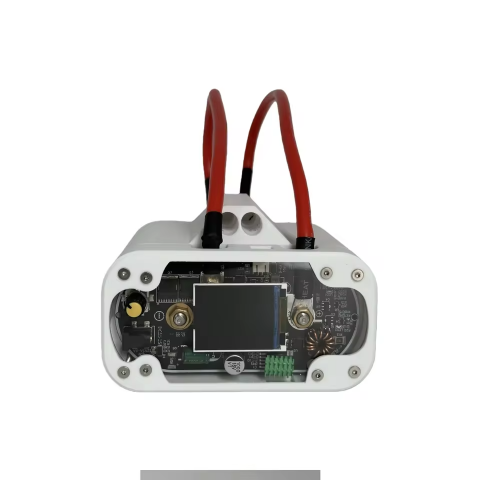

Особливості конструкції

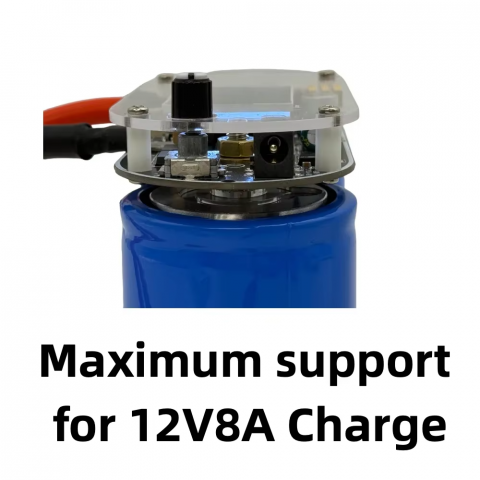

• суперконденсаторний накопичувач енергії;
• високоефективний перетворювач швидкого заряджання;
• алюмінієво-мідні силові клеми для мінімальних втрат;

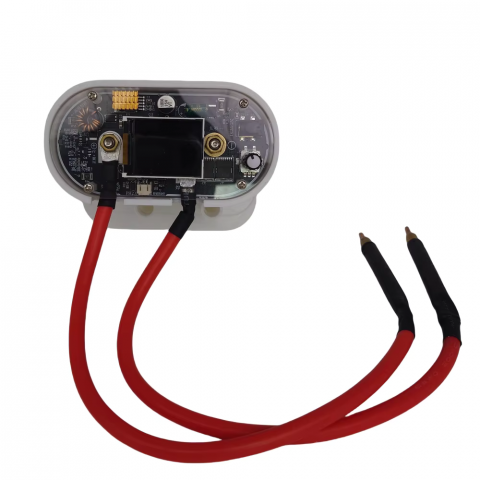

• силові кабелі в термостійкій силіконовій ізоляції (7–8 AWG);
• цифровий дисплей із відображенням основних параметрів;
• кольорова світлодіодна індикація режимів роботи;
• система повітряного охолодження;
• захист від перевантаження, перегріву та помилкового підключення;
• розділення силових та керуючих ланцюгів для підвищення надійності.

Застосування

Апарат призначений для:

• складання акумуляторних батарей 18650, 21700, 26650, 32700;
• Li-ion;
• LiFePO4;
• акумуляторів для електровелосипедів;
• електросамокатів;
• електроінструменту;
• FPV та RC-моделей;
• сервісних центрів;
• професійних майстерень;
• домашнього використання.
