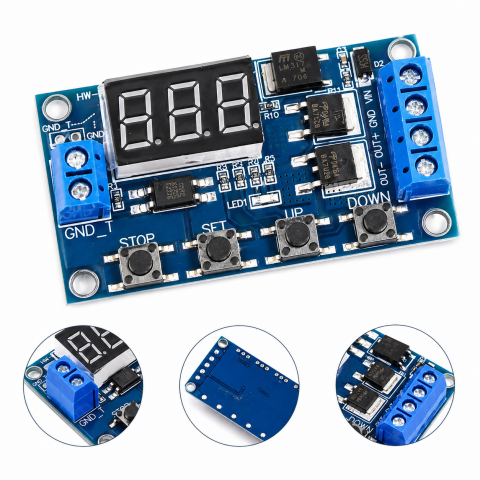

Програмоване реле часу на MOSFET транзисторах XY-J02

XY-J02 — таймерний модуль на MOSFET ключах для автоматизації вмикання/вимикання навантаження за заданими часовими алгоритмами. Підтримує вхідну та комутовану напругу 5–36 В DC, має 9 профілів роботи, налаштовувані інтервали (від 0.1 секунди до 999 хвилин) і може виконувати 1–999 циклів або працювати безкінечно.
Комутація здійснюється по мінусовій лінії (GND), керуючий вхід ізольовано оптопарою та підтримує тригер 3–24 В. Індикація — 3‑розрядний LED‑дисплей, керування — кнопки SET, UP, DOWN, STOP.

Технічні переваги

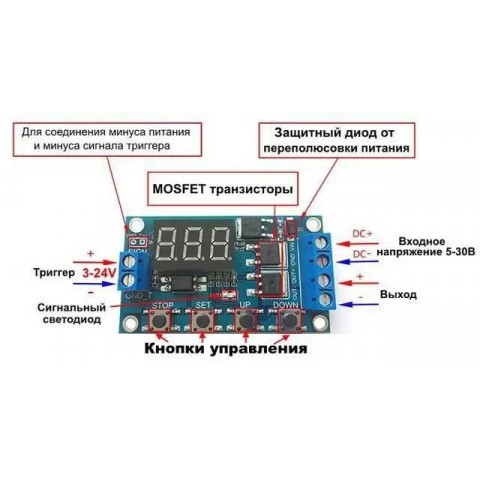

•MOSFET комутація — два паралельних MOSFET транзистори, комутація по GND.
•Широкий діапазон напруг — вхідна/вихідна DC 5–36 В; тригер 3–24 В (оптопара).
•Налаштування часу — 0.1–99.9 с; 1–999 с; 1–999 хв; 1–999 циклів або безкінечно.
•9 профілів — режими P1.1–P4 для одноразових і циклічних алгоритмів.
•Інтерфейс і захист — LED‑дисплей, кнопки SET/UP/DOWN/STOP, захист від переполюсовки.
•Потужність — до 400 Вт; 15 А безперервно, до 30 А з радіатором.

???? Швидкий старт
Крок 1: Подайте живлення DC 5–36 В на модуль.
Крок 2: Підключіть навантаження: плюсова лінія — напряму, мінус — через вихід модуля (комутація по GND).
Крок 3: За потреби підключіть тригерний сигнал 3–24 В (вхід ізольований оптопарою).
Крок 4: Налаштуйте OP/CL та кількість циклів; для вибору одиниць часу змініть положення десяткової крапки кнопкою STOP.
Технічні характеристики
Тип: програмоване реле часу на MOSFET транзисторах
Вхідна/комутована напруга: DC 5–36 В (вихід дорівнює вхідній)
Максимальний струм: 15 А безперервно; до 30 А з радіатором
Максимальна потужність: 400 Вт
Напруга керуючого сигналу (тригера): DC 3.0–24 В (оптопара)
Споживаний струм: 15–20 мА (очікування), 50 мА (активний/замкнений)
Діапазон налаштування часу: 0.1–99.9 с; 1–999 с; 1–999 хв
Кількість циклів: 1–999 або нескінченно (---)
Комутаційний елемент: 2 паралельних MOSFET транзистори
Індикація: 3‑розрядний цифровий світлодіодний дисплей (LED)
Органи керування: кнопки SET, UP, DOWN, STOP
Особливості комутації: по мінусовій лінії (GND)
Захист від переполюсовки: так
Діапазон робочої температури: −40°C … +85°C
Габарити: 60.3 × 34.7 × 14 мм
Ресурс: понад 10 000 спрацьовувань
Кількість режимів: 9 алгоритмів (P1.1–P4)
Порівняння режимів роботи
Профіль    Принцип роботи    Тригер    Типове застосування
P1.1    Увімкнення на час OP після сигналу    Так    Освітлення з автовимкненням
P1.2    Як P1.1, з перезапуском таймера    Так    Освітлення з продовженням
P1.3    Як P1.1, з достроковим вимкненням    Так    Освітлення з ручним вимкненням
P1.4    Увімкнення на час OP після подачі живлення    Ні    Освітлення салону авто
P2.1    Пауза CL, потім робота OP    Так    Вентиляція з затримкою
P2.2    Як P2.1, з перезапуском циклу    Так    Системи автоматизації
P3.1    Цикл OP‑CL після сигналу    Так    Керований імпульсний заряд
P3.2    Цикл OP‑CL після подачі живлення    Ні    Імпульсний заряд, інкубатори
P4    Увімкнення під час сигналу + час OP    Так    Пульти, системи керування
️ Важливо знати
Комутація здійснюється по мінусовій (GND) лінії; плюсова лінія проходить напряму.
Для тривалої роботи з високими струмами (>15 А) використовуйте радіатор на MOSFET транзисторах.
Положення десяткової крапки на дисплеї задає одиниці часу; змінюється кнопкою STOP у режимі налаштування.
Вхід тригера ізольовано оптопарою; у профілях P1.4 та P3.2 тригер не використовується.
Дотримуйтеся полярності під час підключення живлення і навантаження.
FAQ
Q: Яка напруга живлення модуля?
A: DC 5–36 В, вихідна напруга дорівнює вхідній.
Q: Чи ізольований керуючий вхід?
A: Так, тригерний вхід ізольовано оптопарою; підтримує 3–24 В.
Q: Як комутується навантаження — по «плюсу» чи «мінусу»?
A: По мінусовій лінії (GND); «плюс» проходить напряму.
Q: Який максимальний струм?
A: 15 А безперервно; до 30 А за наявності радіатора.
Q: Для яких профілів не потрібен тригер?
A: P1.4 та P3.2 — запуск після подачі живлення.
