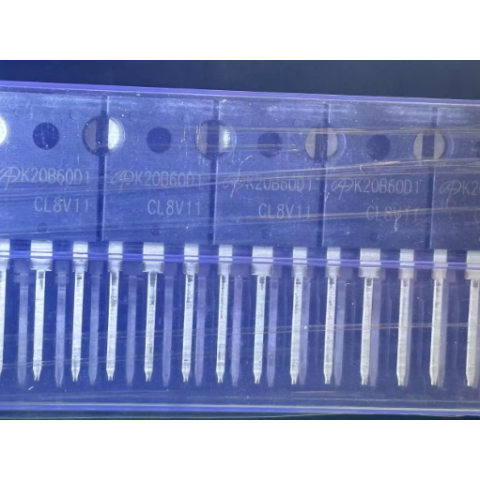

Транзистор AOK20B60D1 600В 20А, N-канальний, TO-247, Alpha & Omega
Модель:
Якісна продукція за доступною ціною.
Гарантія та швидка доставка по всій Україні.
В наявності: 20
175.00 ₴
Бажаєте дізнатись коли ціна зміниться?
Купити цей товар в 1 клік:
ApplePay
оплата за рахунком ФОП/ТОВ
Опис
AOK20B60D1 — IGBT-транзистор серії Alpha IGBT™ з вбудованим м'яким діодом виробництва Alpha & Omega Semiconductor (AOS). Розроблений для зварювального обладнання, сонячних інверторів та ДБЖ (UPS). Відзначається найкращими в класі показниками провідності та втрат на перемикання, стійкістю до короткого замикання, мінімальними викидами на затворі при високому dV/dt та придатністю до паралельного увімкнення. Корпус TO-247, відповідає RoHS.
| Тип транзистора | IGBT з вбудованим діодом (Alpha IGBT™) |
| Напруга колектор-емітер VCE | 600 В |
| Струм колектора IC безперервний | 40 А (при TC=25°C) / 20 А (при TC=100°C) |
| Імпульсний струм колектора ICM | 74 А |
| Напруга насичення VCEsat (typ/max) | 1,85 / 2,4 В (при VGE=15В, IC=20А, TJ=25°C) |
| Напруга насичення VCEsat при TJ=125°C (typ) | 2,2 В |
| Напруга насичення VCEsat при TJ=175°C (typ) | 2,37 В |
| Порогова напруга затвора VGE(th) (typ) | 5,7 В |
| Напруга затвор-емітер VGE | ±20 В (DC) / 24 В (імпульс 500 нс) |
| Крутість gFS (typ) | 7 S |
| Вхідна ємність Cies | 984 пФ |
| Вихідна ємність Coes | 93 пФ |
| Зворотна передавальна ємність Cres | 3,75 пФ |
| Заряд затвора Qg (typ) | 24,6 нКл |
| Заряд затвор-емітер Qge | 9,8 нКл |
| Заряд затвор-колектор Qgc | 8,2 нКл |
| Час увімкнення tD(on) / tr при TJ=25°C | 20 нс / 37 нс |
| Час вимкнення tD(off) / tf при TJ=25°C | 66 нс / 8 нс |
| Енергія увімкнення Eon / вимкнення Eoff при TJ=25°C | 0,76 / 0,18 мДж (Etotal=0,94 мДж) |
| Енергія увімкнення Eon / вимкнення Eoff при TJ=175°C | 0,83 / 0,36 мДж (Etotal=1,2 мДж) |
| Пряме падіння напруги діода VF (typ/max) | 1,35 / 1,85 В (при IC=10А, TJ=25°C) |
| Струм діода IF безперервний | 20 А (при TC=25°C) / 10 А (при TC=100°C) |
| Час зворотного відновлення діода trr | 107 нс (TJ=25°C) / 188 нс (TJ=175°C) |
| Заряд зворотного відновлення Qrr | 0,43 мкКл (TJ=25°C) / 0,94 мкКл (TJ=175°C) |
| Стійкість до КЗ tSC | 10 мкс |
| Розсіювана потужність PD | 167 Вт (при TC=25°C) / 83 Вт (при TC=100°C) |
| Теплоопір перехід-корпус RθJC (IGBT / діод) | 0,9 / 1,7 °C/Вт |
| Діапазон робочих температур | -55 ... +175 °C |
| Корпус | TO-247 |
| Стандарт | RoHS |
