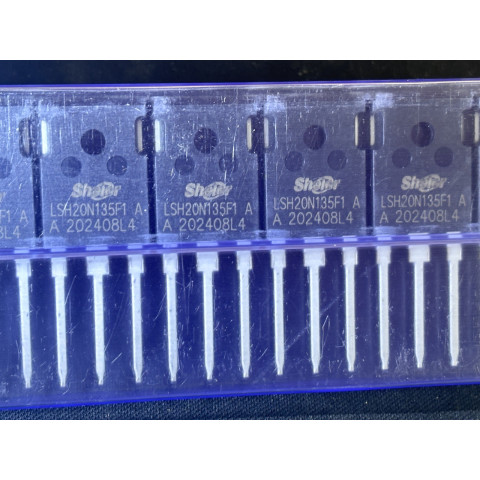

Транзистор LSH20N135F1 1350В 20А, N-канальний, TO-247, STMicroelectronics
Транзистор LSH20N135F1 1350В 20А, N-канальний, TO-247, STMicroelectronics

Транзистор LSH20N135F1 1350В 20А, N-канальний, TO-247, STMicroelectronics

0 Залишити відгук
Модель:

Якісна продукція за доступною ціною.

Гарантія та швидка доставка по всій Україні.

В наявності: 50
135.00 ₴
Бажаєте дізнатись коли ціна зміниться?
Знайшли дешевше?
Купити цей товар в 1 клік:
Доставимо цей товар:
Новою Поштою у відділення та поштомати
Новою Поштою у відділення та поштомати Доставимо завтра до 18:00
за тарифами перевізника
Укрпоштою у відділення по Україні
Укрпоштою у відділення по Україні Доставимо за 3-5 днів
від 35 ₴
Оплата
ApplePay ApplePay
оплата за рахунком ФОП/ТОВ оплата за рахунком ФОП/ТОВ
Опис

LSH20N135F1 A — IGBT-транзистор з технологією Field Stop (FS) виробництва Sheier. Розроблений для застосування в індукційних плитах, інверторних мікрохвильових печах, резонансних перетворювачах та схемах м'якого перемикання. Відзначається високою напругою пробою 1350 В, низьким VCEsat, вбудованим монолітним діодом для м'якої комутації та стабільністю параметрів у широкому діапазоні температур. Корпус TO-247-3L, відповідає RoHS.

Тип транзистора IGBT (Field Stop)
Напруга колектор-емітер VCE 1350 В
Струм колектора IC безперервний 40 А (при TC=25°C) / 20 А (при TC=100°C)
Імпульсний струм колектора IC pulse 60 А
Напруга насичення VCEsat (typ) 1,70 В (при VGE=15В, IC=20А, Tvj=25°C)
Напруга насичення VCEsat (max) 1,85 В (при Tvj=25°C)
Напруга насичення VCEsat при Tvj=175°C (typ) 1,90 В
Порогова напруга затвора VGE(th) 4,8 — 6,8 В
Напруга затвор-емітер VGE ±20 В
Пряме падіння напруги діода VF (typ/max) 1,15 / 1,50 В (при Tvj=25°C, IF=20А)
Струм діода IF безперервний 40 А (при TC=25°C) / 20 А (при TC=100°C)
Крутість gfs 15,0 S (typ)
Вхідна ємність Cies 1781 пФ
Вихідна ємність Coes 95 пФ
Зворотна передавальна ємність Cres 57 пФ
Заряд затвора QG 175 нКл
Заряд затвор-емітер Qgs 14 нКл
Заряд затвор-колектор Qgd 110 нКл
Час затримки вимкнення td(off) (typ) 204 нс (Tvj=25°C) / 230 нс (Tvj=175°C)
Час спаду tf (typ) 132 нс (Tvj=25°C) / 190 нс (Tvj=175°C)
Енергія вимкнення Eoff (typ) 1,02 мДж (Tvj=25°C) / 1,30 мДж (Tvj=175°C)
Розсіювана потужність Ptot 333 Вт (при TC=25°C) / 167 Вт (при TC=100°C)
Теплоопір перехід-корпус RthJC (max) 0,45 °C/Вт
Максимальна температура переходу Tvjmax 175 °C
Діапазон робочих температур -40 ... +175 °C
Корпус TO-247-3L
Стандарт RoHS, JESD-022
