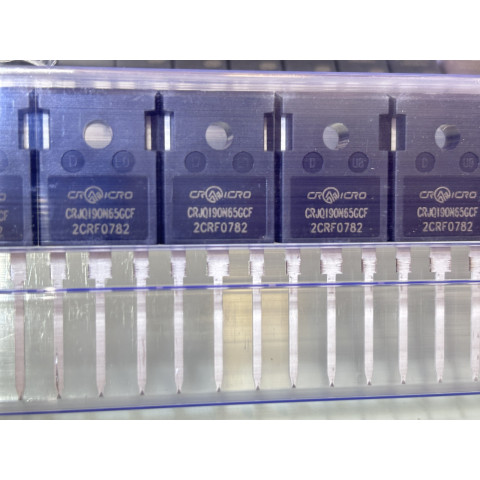

Транзистор CRJQ190N65GCF 650В 190А, N-канальний, TO-247, China Resources Microelectronics
Транзистор CRJQ190N65GCF 650В 190А, N-канальний, TO-247, China Resources Microelectronics

Транзистор CRJQ190N65GCF 650В 190А, N-канальний, TO-247, China Resources Microelectronics

0 Залишити відгук
Модель:
125.00 ₴
Бажаєте дізнатись коли ціна зміниться?
Доставимо цей товар:
Новою Поштою у відділення та поштомати
Новою Поштою у відділення та поштомати Доставимо завтра до 18:00
за тарифами перевізника
Укрпоштою у відділення по Україні
Укрпоштою у відділення по Україні Доставимо за 3-5 днів
від 35 ₴
Оплата
ApplePay ApplePay
оплата за рахунком ФОП/ТОВ оплата за рахунком ФОП/ТОВ
Опис

NSI6602A-DSWR — ізольований двоканальний драйвер затворів MOSFET/IGBT виробництва NOVOSENSE. Корпус SOW16 (SOP16, 300mil), посилена ізоляція 5700 Vrms. Призначений для half-bridge, full-bridge, LLC, buck-boost топологій та трифазних приводів.

Параметр Значення
Корпус SOW16 / SOP16 300mil
Кількість каналів 2 (Channel A + Channel B)
Напруга живлення вхідної сторони (VDDI) 3.0 – 5.5 В
Напруга живлення вихідної сторони (VDDA/B) 7 – 25 В
Пороговий рівень UVLO драйвера (typ) 6.15 В (вмикання) / 5.85 В (вимикання)
Піковий струм виходу — source 4 А
Піковий струм виходу — sink 6 А
Час затримки поширення (typ) 25 нс
Максимальне розкидання затримок між каналами 5 нс
Максимальне спотворення тривалості імпульсу 6 нс
Максимальна частота комутації 2 МГц
CMTI (стійкість до синфазних перешкод) ±150 кВ/мкс (typ)
Ізоляційна напруга (UL1577) 5700 Vrms / 1 хв
Тип ізоляції (VDE 0884-11) Reinforced (посилена)
VIORM 1414 Vpeak
Діапазон робочих температур –40 … +125 °C
ESD захист (HBM) ±4000 В
Кількість в котушці (SPQ) 1000 шт
MSL 2


Розпіновка SOW16:

Пін Назва Опис
1 INA Вхід каналу A (TTL/CMOS, внутрішній pull-down)
2 INB Вхід каналу B (TTL/CMOS, внутрішній pull-down)
3, 8 VDDI Живлення вхідної сторони
4 GNDI Земля вхідної сторони
5 DIS Вимкнення виходів (HIGH = disable; LOW/NC = enable)
6 DT Програмування deadtime (див. нижче)
7, 12, 13 NC Не підключено
9 GNDB Земля каналу B
10 OUTB Вихід каналу B
11 VDDB Живлення каналу B
14 GNDA Земля каналу A
15 OUTA Вихід каналу A
16 VDDA Живлення каналу A


Програмування deadtime (пін DT):

  • DT з'єднати з VDDI — deadtime вимкнено, виходи точно слідують входам.
  • DT через резистор RDT на GND — deadtime програмується за формулою:
    tDT (нс) = 10 × RDT (кОм)
    Рекомендований діапазон: 1 – 200 кОм. Паралельно RDT рекомендується керамічний конденсатор ≥ 2.2 нФ.
