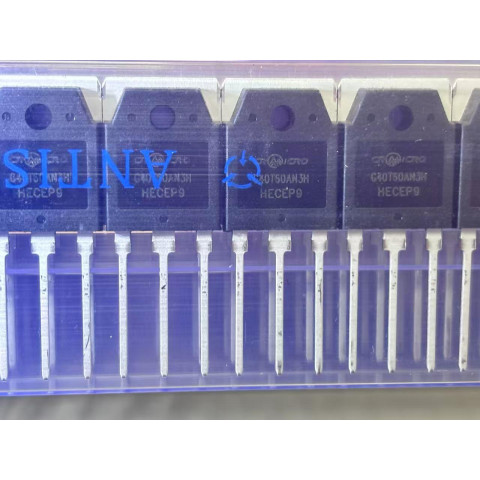

Транзистор CRG40T60AN3H 600B 40А, TO-247,
Модель:
75.00 ₴
Бажаєте дізнатись коли ціна зміниться?
ApplePay
оплата за рахунком ФОП/ТОВ
Опис
Транзистор IGBT CRG40T60AN3H (CR Micro) — 600 V, 40 A Trench FS IGBT з вбудованим діодом
Потужний IGBT-транзистор з технологією Trench FS від CR Micro (华润华晶) у корпусі TO-3P(N). Напруга колектор-емітер 600 В, безперервний струм колектора 40 А при TC = 100°C. Відрізняється низькою напругою насичення VCE(sat) = 1.9 В, позитивним температурним коефіцієнтом та зручністю паралельного з'єднання. Відповідає директиві RoHS.
Граничні параметри
| Параметр | Значення | Умови |
|---|---|---|
| Напруга колектор-емітер VCES | 600 В | — |
| Напруга затвор-емітер VGES | ±20 В | — |
| Струм колектора IC | 80 А | TC = 25°C |
| Струм колектора IC | 40 А | TC = 100°C |
| Імпульсний струм колектора ICM | 120 А | TC = 25°C |
| Прямий струм діода IF | 40 А / 20 А | TC = 25°C / 100°C |
| Розсіювана потужність PD | 280 Вт | TC = 25°C |
| Розсіювана потужність PD | 110 Вт | TC = 100°C |
| Температура переходу TJ | 150 °C (max) | — |
| Температура зберігання Tstg | −55 ... +150 °C | — |
| Тепловий опір RθJC (IGBT) | 0.446 °C/Вт (max) | — |
| Тепловий опір RθJC (діод) | 1.25 °C/Вт (max) | — |
| Корпус | TO-3P(N) | G, C, E |
Електричні характеристики IGBT
| Параметр | Typ | Max | Умови |
|---|---|---|---|
| Напруга насичення VCE(sat) | 1.9 В | 2.4 В | IC = 40 А, VGE = 15 В, T = 25°C |
| Порогова напруга VGE(th) | 4.9 В | 7.0 В | IC = 1 мА, VCE = VGE |
| Вхідна ємність Cies | 3453 пФ | — | VCE = 30 В, f = 1 МГц |
| Заряд затвора Qg | 239 нКл | — | VCE = 400 В, IC = 40 А, VGE = 15 В |
| Заряд Qge / Qgc | 30 / 147 нКл | — | — |
| Затримка вмикання td(on) | 46.8 нс | — | VCE = 400 В, IC = 40 А, Rg = 7 Ом, VGE = 15 В, T = 25°C |
| Час наростання tr | 47.2 нс | — | |
| Затримка вимкнення td(off) | 147.7 нс | — | |
| Час спаду tf | 43.2 нс | — | |
| Втрати вмикання Eon | 1.11 мДж | — | |
| Втрати вимкнення Eoff | 0.71 мДж | — | |
| Сумарні комутаційні втрати Ets | 1.82 мДж | — | T = 25°C |
Характеристики вбудованого діода
| Параметр | Typ | Max | Умови |
|---|---|---|---|
| Пряме падіння напруги VF | 1.4 В | 2.3 В | IF = 20 А |
| Час зворотного відновлення trr | 80 нс | — | IF = 20 А, di/dt = 200 А/мкс |
| Пік струму відновлення Irrm | 6 А | — | — |
| Заряд відновлення Qrr | 240 нКл | — | — |
Застосування: інверторні зварювальні апарати, інвертори та частотні приводи середньої та високої частоти комутації.
