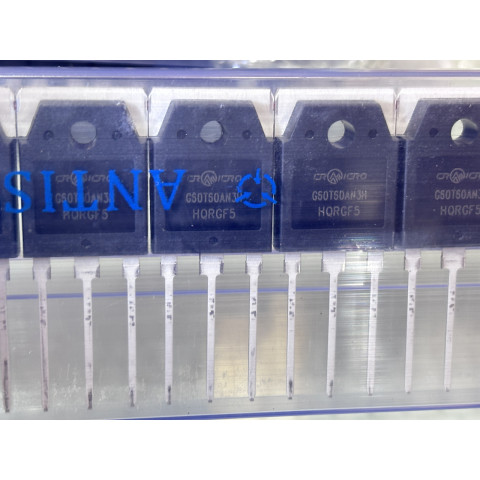

Транзистор CRG60T60AN3H 600В 60А, TO-247, CR Micro
ApplePay
оплата за рахунком ФОП/ТОВ
Транзистор IGBT CRG60T60AN3H (CR Micro) — 600 V, 60 A Trench FS IGBT з вбудованим діодом
Потужний IGBT-транзистор з технологією Trench FS від CR Micro (华润华晶) у корпусі TO-3P(N). Аналог CRG60T60AK3HD у корпусі TO-247 — ідентичні електричні параметри при іншому типорозмірі корпусу. Напруга колектор-емітер 600 В, безперервний струм колектора 60 А при TC = 100°C. Позитивний температурний коефіцієнт VCE(sat), зручне паралельне з'єднання. Відповідає директиві RoHS.
Граничні параметри
| Параметр | Значення | Умови |
|---|---|---|
| Напруга колектор-емітер VCES | 600 В | — |
| Напруга затвор-емітер VGES | ±20 В | — |
| Струм колектора IC | 120 А | TC = 25°C |
| Струм колектора IC | 60 А | TC = 100°C |
| Імпульсний струм колектора ICM | 180 А | TC = 25°C |
| Прямий струм діода IF | 60 А / 30 А | TC = 25°C / 100°C |
| Розсіювана потужність PD | 403 Вт | TC = 25°C |
| Розсіювана потужність PD | 161 Вт | TC = 100°C |
| Температура переходу TJ | 150 °C (max) | — |
| Температура зберігання Tstg | −55 ... +150 °C | — |
| Тепловий опір RθJC (IGBT) | 0.31 °C/Вт (max) | — |
| Тепловий опір RθJC (діод) | 0.72 °C/Вт (max) | — |
| Корпус | TO-3P(N) | G, C, E |
Електричні характеристики IGBT
| Параметр | Typ | Max | Умови |
|---|---|---|---|
| Напруга насичення VCE(sat) | 1.85 В | 2.4 В | IC = 60 А, VGE = 15 В, T = 25°C |
| Порогова напруга VGE(th) | 5.4 В | 7.0 В | IC = 1 мА, VCE = VGE |
| Вхідна ємність Cies | 3398 пФ | — | VCE = 30 В, f = 1 МГц |
| Заряд затвора Qg | 117 нКл | — | VCE = 400 В, IC = 60 А, VGE = 15 В |
| Заряд Qge / Qgc | 35 / 47 нКл | — | — |
| Затримка вмикання td(on) | 66 нс | — | VCE = 400 В, IC = 60 А, Rg = 10 Ом, VGE = 15 В, T = 25°C |
| Час наростання tr | 124 нс | — | |
| Затримка вимкнення td(off) | 152 нс | — | |
| Час спаду tf | 51 нс | — | |
| Втрати вмикання Eon | 4.79 мДж | — | |
| Втрати вимкнення Eoff | 1.39 мДж | — | |
| Сумарні комутаційні втрати Ets | 6.18 мДж | — | T = 25°C |
Характеристики вбудованого діода
| Параметр | Typ | Max | Умови |
|---|---|---|---|
| Пряме падіння напруги VF | 1.3 В | 1.6 В | IF = 30 А |
| Час зворотного відновлення trr | 80 нс | — | IF = 30 А, di/dt = 200 А/мкс |
| Пік струму відновлення Irrm | 6 А | — | — |
| Заряд відновлення Qrr | 240 нКл | — | — |
Застосування: інверторні зварювальні апарати, інвертори та частотні приводи середньої та високої частоти комутації, джерела безперебійного живлення (UPS).
