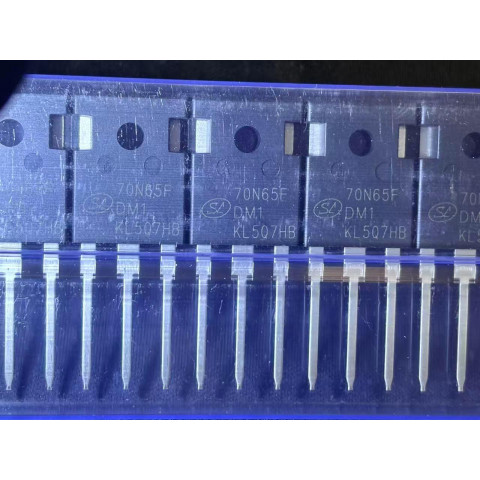

Транзистор SGT70N65FDM1P7 650В 70А, N-канальний, TO-247, Infineon
Якісна продукція за доступною ціною.
Гарантія та швидка доставка по всій Україні.
ApplePay
оплата за рахунком ФОП/ТОВ
Транзистор IGBT SGT70N65FDM1P7 (Silan Microelectronics) — 650 V, 140 A IGBT з вбудованим діодом FRD
Потужний IGBT-транзистор від Silan Microelectronics у корпусі TO-247-3L із вбудованим швидкодіючим діодом (FRD). Напруга колектор-емітер 650 В, безперервний струм колектора 140 А. Відрізняється низькою напругою насичення VCE(sat) = 2.3 В та малим часом відновлення діода trr = 50 нс. Без свинцю (Pb-free).
Граничні параметри
| Параметр | Значення | Умови |
|---|---|---|
| Напруга колектор-емітер VCE | 650 В | — |
| Напруга затвор-емітер VGE | ±20 В | — |
| Струм колектора IC | 140 А | TC = 25°C |
| Струм колектора IC | 70 А | TC = 100°C |
| Імпульсний струм колектора ICM | 210 А | — |
| Розсіювана потужність PD | 321 Вт | TC = 25°C |
| Температура переходу TJ | −55 ... +150 °C | — |
| Тепловий опір RθJC (IGBT) | 0.39 °C/Вт | — |
| Тепловий опір RθJC (FRD) | 1.10 °C/Вт | — |
| Тепловий опір RθJA | 40 °C/Вт | — |
| Корпус | TO-247-3L | — |
Електричні характеристики IGBT
| Параметр | Typ | Max | Умови |
|---|---|---|---|
| Напруга пробою BVCE | 650 В (min) | — | VGE = 0 В, IC = 250 мкА |
| Струм витоку колектора ICES | — | 200 мкА | VCE = 650 В, VGE = 0 В |
| Порогова напруга VGE(th) | 5.0 В | 6.5 В | IC = 250 мкА |
| Напруга насичення VCE(sat) | 2.3 В | 2.7 В | IC = 70 А, VGE = 15 В, T = 25°C |
| Напруга насичення VCE(sat) | 2.6 В | — | IC = 70 А, VGE = 15 В, T = 125°C |
| Вхідна ємність Cies | 2850 пФ | — | VCE = 30 В, VGE = 0 В, f = 1 МГц |
| Вихідна ємність Coes | 294 пФ | — | — |
| Ємність зворотної передачі Cres | 85 пФ | — | — |
| Затримка вмикання td(on) | 40 нс | — | VCE = 400 В, IC = 70 А, VGE = 15 В |
| Час наростання Tr | 171 нс | — | |
| Затримка вимкнення td(off) | 211 нс | — |
Характеристики вбудованого діода FRD
| Параметр | Typ | Max | Умови |
|---|---|---|---|
| Пряме падіння напруги VFM | 1.8 В | 2.2 В | IF = 75 А, TC = 25°C |
| Пряме падіння напруги VFM | 1.5 В | — | IF = 75 А, TC = 125°C |
| Час зворотного відновлення trr | 50 нс | — | IES = 75 А, dIES/dt = 200 А/мкс |
| Заряд відновлення Qrr | 140 нКл | — | IES = 75 А, dIES/dt = 200 А/мкс |
Застосування: інвертори та частотні приводи, зварювальні апарати, індукційний нагрів, імпульсні джерела живлення (SMPS), джерела безперебійного живлення (UPS).
