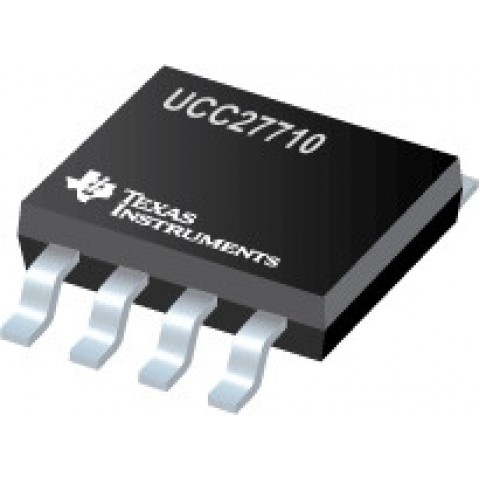

Драйвер UCC27710 620 В, 0,5 А, 1,0 А

Представляємо драйвер затвора UCC27710 від Texas Instruments — високовольтний драйвер верхнього та нижнього плеча, призначений для керування потужними MOSFET або IGBT.

Ключові характеристики:

• Конфігурація: верхній та нижній драйвери
• Входи: два входи з блокуванням виходу та часом затримки 150 нс
• Робоча напруга: до 620 В, абсолютний максимум на виводі HB — 700 В
• Рекомендована напруга живлення (VDD): від 10 В до 20 В для IGBT та від 10 В до 17 В для MOSFET
• Піковий вихідний струм: 0,5 А при джерелі, 1,0 А при стоку
• Імунітет до dv/dt: 50 В/нс
• Робота логіки при напрузі: до –11 В на виводі HS
• Допустима від'ємна напруга на входах: до –5 В
• Захист від зниженого напруження (UVLO): для обох каналів
• Малий час поширення сигналу: типово 140 нс
• Узгодження затримок: типово 8 нс
• Плаваючий канал: призначений для роботи з bootstrap-живленням
• Низький струм спокою
• Сумісність з TTL та CMOS входами
• Корпус: стандартний SOIC-8
• Діапазон робочих температур: від –40 °C до +125 °C

Застосування:

• Приводи двигунів (крокові двигуни, системи HVAC, вентилятори, електроінструменти, робототехніка, дрони, сервоприводи)
• Освітлення, джерела живлення для світлодіодів, внутрішнє освітлення
• Побутова техніка (пральні машини, сушарки, холодильники)
• Індукційний нагрів
• DC-AC інвертори

Драйвер UCC27710 забезпечує надійну роботу з відмінною завадостійкістю та стійкістю до перехідних процесів, включаючи високу стійкість до dv/dt та широку область безпечної роботи при від'ємних перехідних процесах на виводі HS.
